1．范圍
ISO/IEC14443的這一部分規定了鄰近卡（PICC）的物理特性。它應用于在耦合設備附近操作的ID－1型識別卡。
ISO/IEC14443的這一部分應與正在制定的ISO/IEC14443后續部分關聯使用。

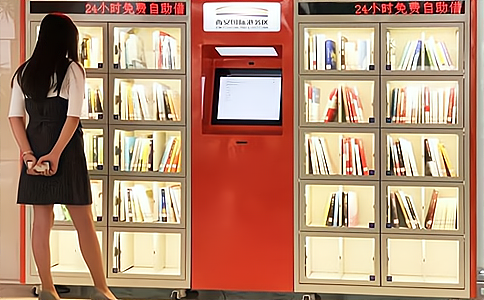

應用案例：RFID高頻ISO/IEC14443協議讀寫器應用于自助借還書機
應用案例：RFID高頻ISO/IEC14443協議讀寫器應用于醫護人員的RFID芯片工牌識別
2．標準引用
下列標準中所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用ISO/IEC14443這一部分的各方應探討使用下列最新版本標準的可能性。ISO和IEC的成員修訂當前有效國際標準的紀錄。
ISO/IEC7810：1995，識別卡——物理特性。
RFID高頻IC卡USB讀寫器HR2002是一款桌面式USB接口電子標簽讀寫器，工作頻率13.56MHz，可對高頻HF(13.56MHz)中的ISO14443TypeA&ISO14443TypeB協議電子標簽進行快速讀寫處理。被大量應用于會員管理、電子工票、工位管理、門禁考勤、自助收銀、智能書架、智能文件柜、共享書柜、微型圖書館、汽車合格證管理、檔案管理、證照管理、分布式圖書館、漂流書柜、憑證印鑒卡管理、小額支付、公交IC卡讀寫、防偽溯源、產品質檢等自動識別場合。
ISO/IEC10373，識別卡——測試方法。
3．定義，縮略語和符號
3.1定義
下列定義適用于ISO/IEC14443的這一部分：
3.1.1集成電路Integrated circuit(s)（IC）：
用于執行處理和/或存儲功能的電子器件。
3.1.2無觸點的Contactless：
完成與卡的信號交換和給卡提供能量，而無需使用微電元件（即：從外部接口設備到卡上的集成電路之間沒有直接路徑）。
3.1.3無觸點集成電路卡Contactless integrated circuit(s) card：
一種ID－1型卡類型（如ISO/IEC7810中所規定），在它上面有集成電路，并且與集成電路的通信是用無觸點的方式完成的。
3.1.4鄰近卡Proximity card（PICC）
一種ID－1型卡，在它上面有集成電路和耦合工具，并且與集成電路的通信是通過與鄰近耦合設備電感耦合完成的。
3.1.5鄰近耦合設備Proximity coupling device（PCD）
用電感耦合給鄰近卡提供能量并控制與鄰近卡的數據交換的讀/寫設備。
4．物理特性
4.1一般特性
鄰近卡應有根據ISO/IEC7810中規定的ID－1型卡的規格的物理特性。
4.2尺寸
鄰近卡的額定尺寸應是ISO/IEC7810中規定的ID－1型卡的尺寸。
4.3附加特性
4.3.1紫外線
ISO/IEC14443的這一部分排除了大于海平面普通日光中的紫外線的紫外線水平的防護需求，超過周圍紫外線水平的防護應是卡制造商的責任。
4.3.2X－射線
卡的任何一面曝光0.1Gy劑量，相當于100KV的中等能量X—射線（每年的累積劑量），應不引起卡的失效。
注1：這相當于人暴露其中能接受的最大值的年累積劑量的近似兩倍。
4.3.3動態彎曲應力
按ISO/IEC10373中描述的測試方法（短邊和長邊的最大偏移為hwA=20mm，hwB=10mm）測試后，鄰近卡應能繼續正常工作。
RFID高頻智能貨架HZHJ，針對需要嚴密監管的重要物品比如：試劑，樣品，醫療耗材，非金屬的產品、配件、物料箱等行業開發。采用13.56MHz高頻ISO/IEC15693協議讀寫器HR7768，精確定位物品到每一層，智能貨架無需屏蔽信號，貨架外無識別區，結合后臺管理系統，可以實時查看貨架上物品信息，也可以根據客戶要求定制各類統計報表。結合身份識別技術可以確定領用以及物品放置人員信息。
4.3.4動態扭曲應力
按ISO/IEC10373中描述的測試方法（旋轉角度為15°）測試后，鄰近卡應能繼續正常工作。
4.3.5可變磁場
a）在下表給出的平均值的磁場內暴露后，鄰近卡應能繼續正常工作。
f—頻率（MHz）
磁場的最高值被限制在平均值的30倍。
b）在12A/m、13.56MHz的磁場中暴露后，鄰近卡應能繼續正常工作。
頻率范圍（MHz）平均磁場強度（A/m）平均時間（minutes）
0.3——3.01.636
3.0——304.98/f6
30——3000.1636
頻率范圍（MHz）平均電場強度（V/m）平均時間（minutes）
0.3——3.0 0.6146
3.0——30 1842/f6
30——300 61.46
4.3.6可變電場
在下表給出的平均值的電場內暴露后，鄰近卡應能繼續正常工作。
f—頻率（MHz）
電場的最高值被限制在平均值的30倍。
4.3.7靜態電流
按ISO/IEC10373（IEC1000－4－2：1995）中描述的測試方法（測試電壓為6KV）測試后，鄰近卡應能繼續正常工作。
4.3.8靜態磁場
在640KA/m的靜態磁場內暴露后，鄰近卡應能繼續正常工作。
警告：磁條上的數據內容將被這樣的磁場擦去。
4.3.9工作溫度
在0℃到50℃的環境溫度范圍內，鄰近卡應能正常工作。
附錄A（提示的附錄）
標準兼容性和表面質量
A.1標準的兼容性
本標準并不排斥現存其它的標準中涉及PICC的部分，這里的限制只是為了突出PICC。
A.2用于印制的表面質量
如果對印制生產出的PICC有特殊的要求，就應注意保證供印制的區域的表面質量能夠適應印制的技術或采用的打印機。
RFID智能檔案文件柜HZDA，采用13.56MHz頻率ISO/IEC18000-3 Mode3協議讀寫器HR3768，以及針對智能流轉柜金屬環境開發的HA2621智能書架專用天線，結合智能柜門鎖控制器，針對需要實時監控的重要文件比如：機要文件，人事檔案，絕密檔案、設計圖紙、抵押證件，銀行印鑒卡，重要流轉文件，重要標本等行業開發。精確定位文件到每一個格口，智能檔案柜無需屏蔽信號，柜外無識別區，通過APP在領用歸還時控制高頻讀寫器盤點裝有檔案標簽的文件，顯示借還清單以及庫存清單，并采用刷卡、刷身份證或刷二維碼識別對借還人進行權限管理。
附錄B（提示的附錄）
其它ISO/IEC卡標準參考書目
ISO/IEC7811－1：1995，識別卡——記錄技術——第一部分：凸印。
ISO/IEC7811－2：1995，識別卡——記錄技術——第二部分：磁條。
ISO/IEC7811－3：1995，識別卡——記錄技術——第三部分：ID－1型卡上凸印字符的位置。
ISO/IEC7811－4：1995，識別卡——記錄技術——第四部分：ID－1型卡上只讀磁道——磁道1和2的位置。
ISO/IEC7811－5：1995，識別卡——記錄技術——第五部分：ID－1型卡上讀寫磁道——磁道3的位置。
ISO/IEC7811－6：1995，識別卡——記錄技術——第六部分：磁條——高矯頑磁性。
ISO/IEC7812－1：1993，識別卡——發卡人的識別——第一部分：編碼體系。
ISO/IEC7812－2：1993，識別卡——發卡人的識別——第二部分：應用和注冊過程。
ISO/IEC7813：1995，識別卡——金融交易卡。
ISO/IEC7816－1：1998，識別卡——接觸式集成電路卡——第一部分：物理特性。
ISO/IEC7816－2：1998，識別卡——接觸式集成電路卡——第二部分：接觸的尺寸和位置。
ISO/IEC7816－3：1997，識別卡——接觸式集成電路卡——第三部分：電信號和傳送協議。
ISO/IEC10536－1：1992，識別卡——無觸點集成電路卡——第一部分：物理特性。
ISO/IEC10536－2：1995，識別卡——無觸點集成電路卡——第二部分：耦合區域的尺寸和位置。
